氣動量儀是一種可多臺拼裝的量儀，它與不同的氣動測頭搭配，可以實現多種參數的測量。

　　氣動量儀組成

　　根據氣動量儀各個組成部分作用不同，可以把氣動量儀分為四個部分：空氣過濾器；空氣穩壓器；指示部分；測量裝置。

　　1、空氣過濾器：空氣過濾器的主要用途是除去壓縮空氣中的水份、油份和夾雜物。當壓縮空氣由進氣口進入空氣過濾器內部，經過過濾裝置除去空氣中的水份、油份和雜質，由出氣口排出。凝積下來的水份和油份可以打開下部的放水閥排除。

　　2、空氣穩壓器：空氣穩壓器的作用是將波動的壓縮空氣變成恒壓的壓縮空氣，以保證滿意的測量結果。

　　3、指示部分：指示部分是用于指示被測量尺寸進行讀數的部分，其主要部分是錐度玻璃管、浮標和刻度尺。為了便于測量頭`的制造、調整和使用方便，還具有零位調整和倍數調整的部分。

　　4、測量裝置：測量裝置是直接用于測量工件尺寸的，其結構隨著測量要求的不同而不同。

　　氣動量儀優點

　　1、測量項目多，如長度、形狀和位置誤差等，特別對某些用機械量具和量儀難以解決的測量，例如：測深孔內徑、小孔內徑、窄槽寬度等，用氣動測量比較容易實現。

　　2、量儀的放大倍數較高，人為誤差較小，不會影響測量精度；工作時無機械摩擦，所以沒有回程誤差。

　　3、操作方法簡單，讀數容易，能夠進行連續測量，很容易看出各尺寸是否合格。

　　4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，同時避免劃傷被測件表面，對薄壁零件和軟金屬零件的測量尤為適用。

　　5、由于非接觸測量，測量頭可以減少磨損，延長使用期限。氣動量儀主體和測量頭之間采用軟管連接，可實現遠距離測量。

　　6、結構簡單，工作可靠，調整、使用和維修都十分方便。

　　氣動量儀測量原理

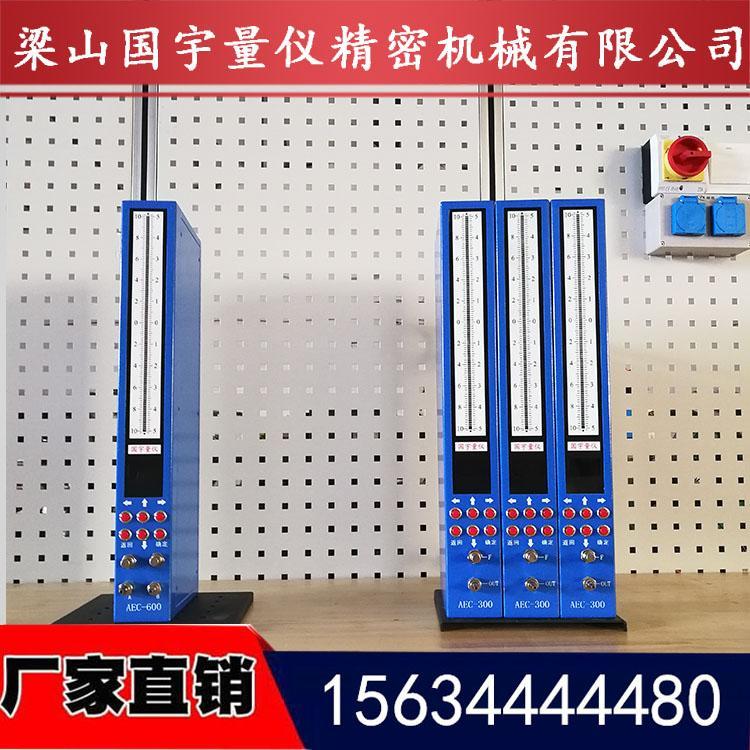

　　氣動量儀測量原理是比較測量法。氣動量儀是根據流體靜力學和流體動力學原理，用壓縮空氣作介質，對長度尺寸進行測量的裝置。其測量方法是將長度信號轉化為氣流信號，通過有刻度的玻璃管內的浮標示值，稱為浮標式氣動測量儀；或通過氣電轉換器將氣信號轉換為電信號由發光管組成的光柱示值，稱為電子柱式氣動測量儀。

　　使用氣動量儀可以進行不接觸測量，測量效率很高。氣動量儀適用于在大批量生產中測量內、外尺寸，也可用于測量孔距和軸孔配合間隙。用氣動量儀測量時，需要按被測尺寸配以相應的測頭。氣動內徑測頭結構簡單，很適宜用于孔徑測量。它可以測量直徑為1.5毫米的小孔。氣動量儀的示值范圍較小，一般為±20～±100微米。按示值范圍不同，常見的分度值有0.5微米、1微米和2微米等幾種。允許誤差一般不大于一個分度值。在測量工作中測量頭與被測表面不是直接接觸，這樣不但減少測量力對測量結果的影響，而且避免劃傷被測工件。

　　氣動量儀測量項目

　　內徑和外徑：

　　氣動量儀常被用于測量工件的孔內徑和圓外徑的尺寸或形狀。兩噴嘴氣動測頭——具有兩個相對的噴嘴孔，常用于測量孔的內徑，而兩噴嘴的氣動塞規則主要用于測量外徑。

　　平均值：

　　多噴嘴均勻分布在一個圓面上的測量工具，可以為使用者完成平均值的測量。這種測量工具主要用于薄壁元件或特殊的圓表面元件，四個、六個或更多的噴嘴可以被使用，噴嘴數目將取決于測量工具的大小。

　　圓度：特殊圓表面：

　　氣動量儀能測量工件的圓度。對于兩點不圓的情況，一個常用的兩噴嘴氣動測頭就可以了，如果是奇數圓，就必須根據圓奇數的數目相應的增加噴嘴的數量。

　　直線度：

　　氣動量儀另一個常用的地方是用于動態的測量孔的直線度或者彎曲度，在這樣的測量中，一個特制的氣動測頭可以簡單快捷的測量出被測工件內孔的直線度。

　　垂直度：

　　測定一個工件的垂直度，例如測量某孔相對于某一表面的垂直度，可以通過在被測孔中移動一個具有“Z”字形的噴嘴的氣動測頭，根據背壓的改變，測量出垂直度的變化。

　　錐度：

　　錐度的變化可以通過兩個不同噴嘴面直徑的特殊測頭被氣動量儀輕易的測量到。

　　平面度：

　　測量平面度，是通過使工件平貼在一個有著空氣噴嘴的固 定平面上移動實現的。這樣測量平面度快速、方便、簡單而且準確。

　　槽寬：

　　薄片狀的測頭能方便的測量出溝槽的尺寸， 氣動量儀不僅能測量出溝槽的寬度，還能測量出被測槽兩側面的平行度。

　　配合公差：

對于兩個有公差配合要求的工件，電子柱分別顯示孔的尺寸值、軸的尺寸值、和孔軸之間的間隙值。
